4. 9. 2018

Návrh elektrických spojení přímo v Solid Edge 2019

Vyřešte návrh elektroniky a elektrických spojů již během návrhu výrobku.


Návrh elektronických spojení

Nové nástroje pro návrh elektrických spojení přináší do rodiny produktů Solid Edge ještě lepší a pokročilejší funkce pro design elektrických a elektronických systémů a umožňují plynulou spolupráci s konstruktéry, kteří pracují ve 3D prostředí CAD Solid Edge.

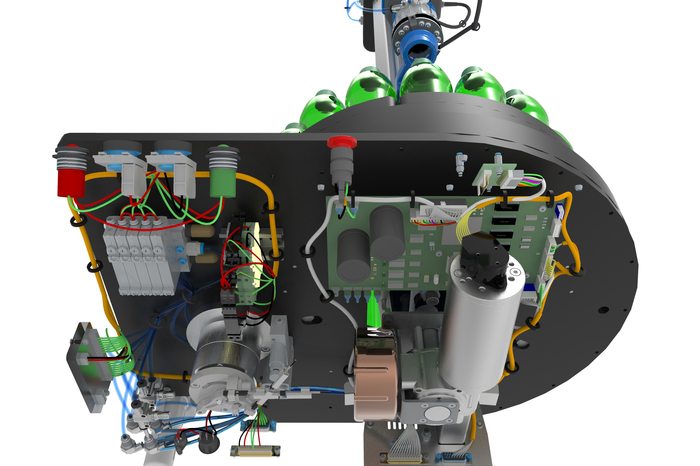

Solid Edge 2019 - Elektronické spojeSolid Edge Wiring Design umožňuje rychlý návrh elektrických obvodů s využitím intuitivních a praxí prověřených funkcí včetně simulace a ověření jejich chování. Solid Edge Harness Design spojuje mechanický návrh a návrh elektrických spojení do jednoho řešení. Obsahuje vestavěné knihovny komponent a symbolů. Kabeláž je poté možné detailovat v měřítku nebo v plné velikosti (formboard).

S nástroji Solid Edge Wiring Design a Harness Design je možné pracovat buď samostatně, nebo v propojeném módu, kdy je poté umožněn automatizovaný přenos informací návrhu elektroniky na 3D model kabeláže, což snižuje úsilí a minimalizuje chybovost v návrhu.

Více o Solid Edge Elektro návrh (anglicky) nebo ve videoukázce elektro návrhu v Solid Edge



Pokud máte zájem o řešení pro návrh elektro v Solid Edge, neváhejte nás kontaktovat
