NX & DFMPro - zhodnoťte vyrobitelnost a ušetřete

DFMPro analýza řeší design výrobku z pohledu vyrobitelnosti a nákladů na výrobu.


DFMPro analýza řeší design výrobku z pohledu vyrobitelnosti a nákladů na výrobu. Nemusí se jednat jen o konečný produkt např. plastový výlisek, ale také o jednotlivé díly sestavy (např. díly ve formě, jednotlivé komponenty stroje apod.) Zhodnocení vyrobitelnosti má významný dopad na cenu výrobku. Konstrukční změny, které je potřeba provézt po uvolnění do výroby nebo dokonce při montáži, jsou mnohem dražší než ty, které se podchytí přímo při konstrukci.

Mnoho firem má zavedeny pravidla pro „DFM“, v drtivé většině případů se jedná o manuální proces – konstruktér dodržuje určité zásady pro správnou konstrukci a pak je kontroluje. Tento proces je časově náročný a nechává velký prostor pro chyby.

NX DFMPro je plně integrovaná analýza, která umožňuje automatickou kontrolu modelů i sestav.  Tato analýza pomáhá identifikovat prvky, které jsou obtížně vyrobitelné nebo jejichž výroba je příliš nákladná. Kromě identifikace problému také navrhuje nápravné opatření z knihovny osvědčených postupů a databáze znalostí. Zahrnuty jsou všechny běžně používané výrobní procesy jako je frézování, soustružení, vrtání, vstřikování, lití, výroba a montáž plechů a mnoho dalšího.

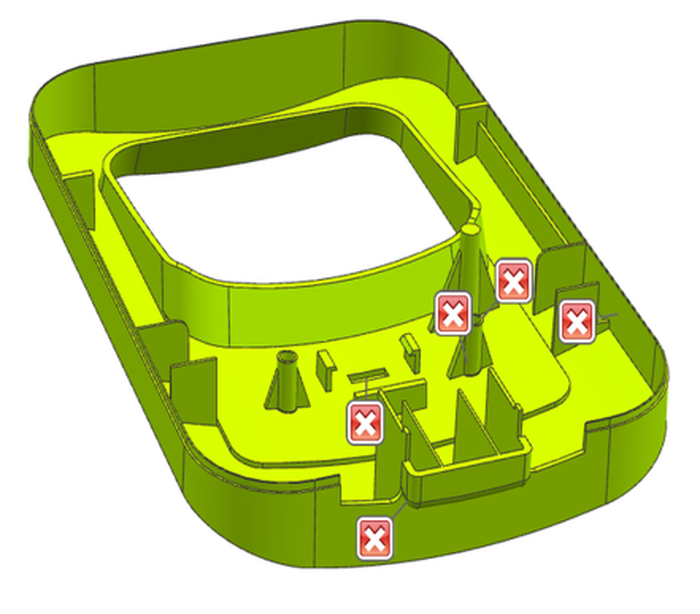

NX DFMPro Vstřikované plastové výrobky

Příklady možných kontrol

Vstřikované plastové výrobky

  • změna tloušťky stěn
  • vysoké / tlusté / tenké žebra
  • zaoblení hran a úkosy na stěnách
  • neodformovatelné oblasti

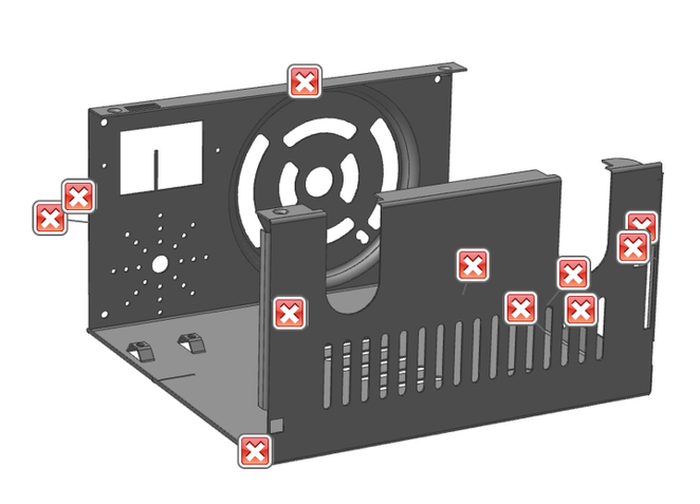

Výrobek z plechuNX DFMPro Plechové díly

  • parametry otvorů – pozice otvoru k hraně plechu …
  • parametry drážek a prolisů
  • vyrobitelnost ohybu a jeho parametry
  • lemy a tažené oblasti

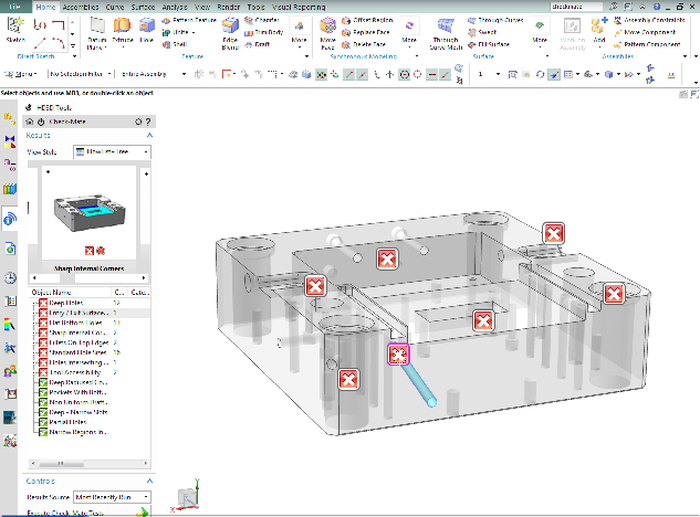

NX DFMPro Obráběné dílyObráběné díly

  • vyrobitelnost danou technologii (např. frézování hlubokých kapes s malým radiusen  na dně)
  • hluboké díry, standardizované rozměry děr
  • příliš úzké oblasti (např. nástroj neprojde mezi žebry)
  • ostré vnitřní rohy

Sestavy a montáž

  • kontrola kolizí a vůlí
  • kontrola otvorů pro šrouby (správný průměr, pozice…)

Odlitky

  • úkosy na stěnách
  • malé nebo špatně volené zaoblení na hranách



DFMPro lze rozšířit o testy zaměřené na potřeby a zvyklosti konkrétního zákazníka.
